Gantt Diagramm

Gantt Diagramm Definition

Das Gantt Diagramm (Gantt Chart - benannt nach Henry Gantt) wird zur Darstellung des Projektplans verwendet. Es visualisiert die Start- und Endtermine der Projektaktivitäten, Abhängigkeiten, den kritischen Pfad und oft auch Meilensteine.

Funktionsweise des Gantt Diagramms

In einem Gantt Diagramm werden alle Arbeitsschritte innerhalb eines Projekts als horizontale Balken entlang einer Zeitachse dargestellt. So sind die Dauer, Überschneidungen und Abhängigkeiten aller Aktivitäten auf einen Blick ersichtlich. Die Planung mit dem Gantt Diagramm ist eine der gängigsten Methoden im Projektmanagement.

Interpretation:

• Die horizontalen Balken zeigen die Zeitachse des Projekts mit den Vorgängen und deren Start- und Endterminen, der Dauer und der Reihenfolge der Aufgaben.
• Die Verbindungslinien stellen den kritischen Pfad des Gantt Diagramms dar.
• Die horizontale Zeitachse zeigt die Projektdauer an. Sie kann in Tage, Wochen oder Monate unterteilt werden. Diese Zeiteinheiten entsprechen der Gliederung der Spalten.

Das Gantt Diagramm im Projektmanagement

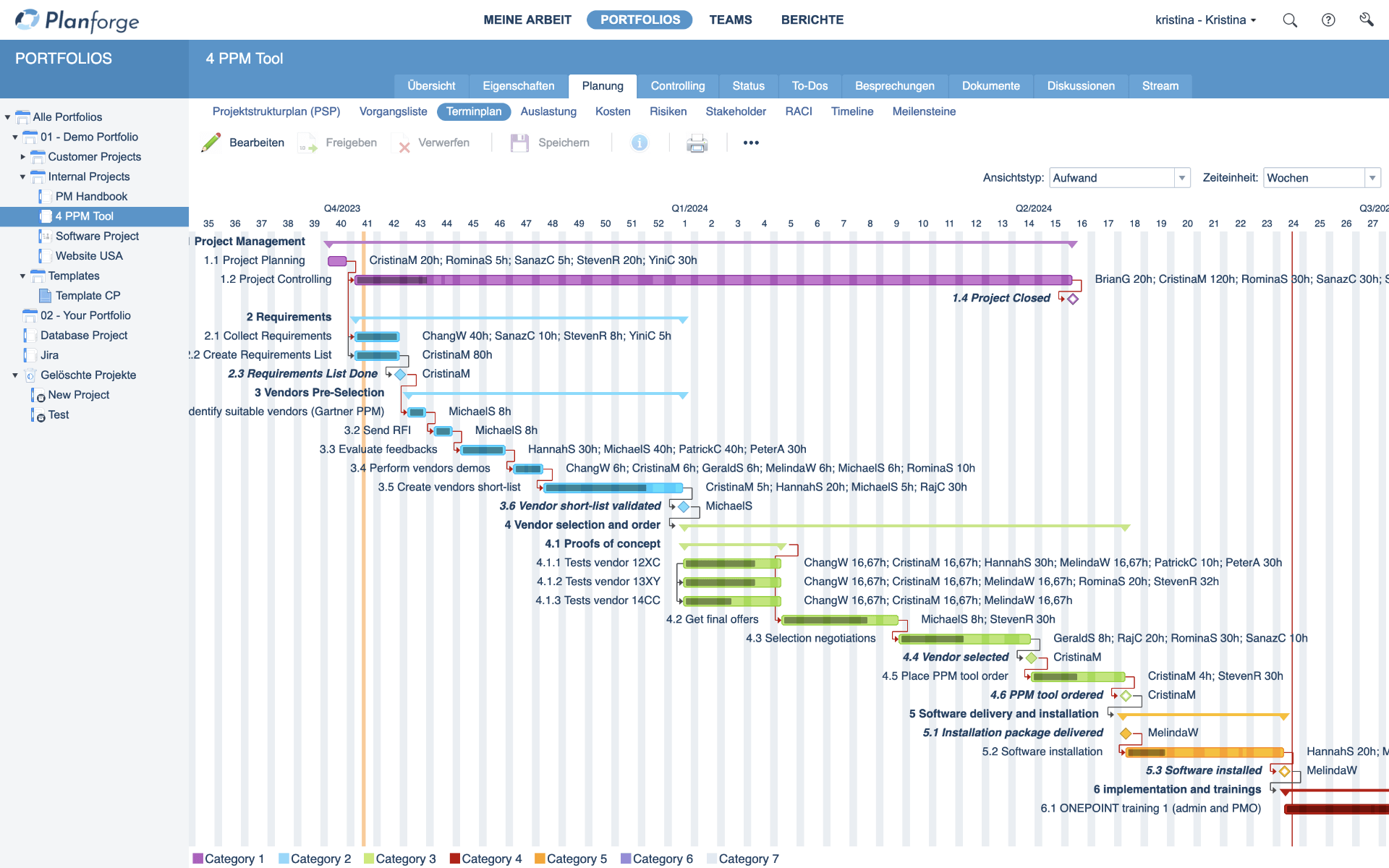

Die folgende Abbildung zeigt ein Gantt Diagramm in einem Projektmanagement Tool:

Vorteile des Gantt Diagramms

• Kann für die Verwaltung von Projekten aller Größen verwendet werden
• Visualisiert den Zeitplan der Aktivitäten für alle Stakeholder
• Stellt den kritischen Pfad dar und deckt Verzögerungen oder Engpässe auf
• Identifiziert Abhängigkeiten der Aufgaben
